Измеритель-регулятор фазового сдвига ИРФ-2

     В настоящее время прибор выпускается в двух модификациях: ИРФ-2Г и ИРФ-2В. Патент на изобретение № 2063640, зарегистрированный в Государственном реестре изобретений 10 июля 1996 года, патентообладатель - ООО «Союзэнергоэлектроника»

     Прибор ИРФ представляет собой щитовой аналоговый фазометр, с 3-х позиционным контактным устройством и расширенными функциональными возможностями, установленный на конденсаторной установке обеспечивает регулирование коэффициента мощности в 3-х фазных сетях переменного тока.

Основные достоинства прибора ИРФ:

-ГАРАНТИЯ 5 ЛЕТ* (прибор выдерживает скачки напряжения до 700В, у зарубежныханалогов рабочий диапазон по напряжению от -15 до +10%);

-простота в установке, настройки и эксплуатации (не требует программирования);

- в случае сбоя (после аварийного режима) необходимо просто отключить и включить прибор,

произойдет автоматическое обнуление сбоя;

- ремонтопригоден (так как в нашем приборе не используется процессор, при поломке которого

проще заменить весь прибор);

-постоянно отображает фактический cos φ в данном узле нагрузки;

-диапазон рабочих температур от -50 до +70°С (у зарубежных аналогов от -10 до +60°С);

- использование разменной ступени позволяет существенно повысить плавность компенсации и

достичь среднесуточного значения cos φравному 0,99.

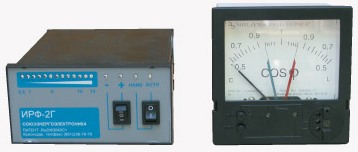

ИРФ-2Г

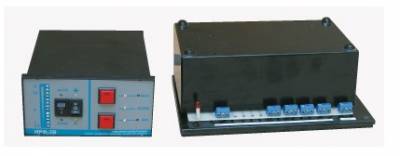

ИРФ-2В

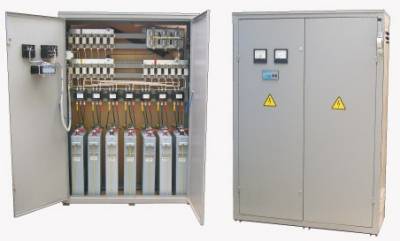

    Автоматическая конденсаторная установка УКМ58-0,4-240-24У3, мощность 240 кВАр. Основные элементы: блок автоматики ИРФ-2Г (гарантия 5 лет), мощность минимальной ступени регулирования 24 кВАр (КММ2-0,38-24-3У3- 1 шт., вес 52 кг (гарантия 10 лет)), основная ступень 36 кВАр (КЭ2-0,38-36-3У3- 6 шт., вес 53 кг (гарантия 10 лет)), контакторы (гарантия 2 года), предохранители, рубильник РС-600 (г. Саратов (гарантия 10 лет)). Размер шкафа 500*1300*1800. Вес установки 500 кг.

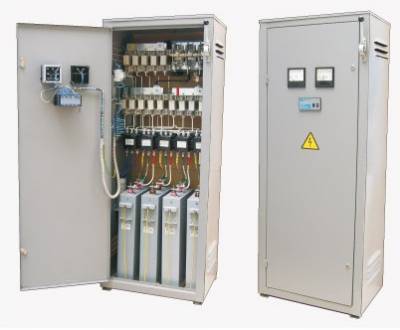

   Автоматическая конденсаторная установка УКМ58-0,4-108,5-12,5У3, мощность 108,5 кВАр. Основные элементы: блок автоматики ИРФ-2Г (гарантия 5 лет), мощность минимальной ступени регулирования 12,5 кВАр (КМПС-0,4-12,5-3У3- 1 шт., вес 3,9 кг), основная ступень 24 кВАр  ( КММ2-0,38-24-3У3- 4 шт., вес 52 кг (гарантия 10 лет)), контакторы (гарантия 2 года), предохранители, рубильник РС-400 (г. Саратов (гарантия 10 лет)). Размер шкафа 500*700*1800. Вес установки 320 кг.

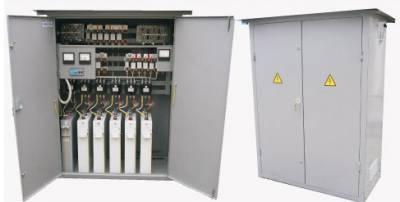

     Автоматическая конденсаторная установка наружнего исполнения УКМ58-0,4-350-24У1, мощность 350 кВАр. Основные элементы: блок автоматики ИРФ-2Г (гарантия 5 лет), мощность минимальной ступени регулирования 24 кВАр (КММ2-0,38-24-3У3- 1 шт., вес 52 кг (гарантия 10 лет)), основная ступень 50 кВАр (КЭ2-0,38-50-3У3- 6 шт., вес 53 кг (гарантия 10 лет)), контакторы (гарантия 2 года), предохранители, рубильники РБ-600 (г. Саратов (гарантия 10 лет)) и РБ-400 (г. Саратов (гарантия 10 лет)).

Размер шкафа 500*1300*1800. Вес установки 530 кг.

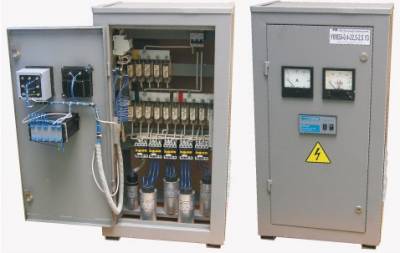

   Автоматическая конденсаторная установка УКМ58-0,4-22,5-2,5У3, мощность 22,5 кВАр. Основные элементы: блок автоматики    ИРФ-2Г (гарантия 5 лет), мощность минимальной ступени регулирования 2,5 кВАр (КПС-0,4-2,5-3У3- 1 шт., вес 0,35 кг), основная ступень 5 кВАр (КПС-0,4-5-3У3- 4 шт., вес 0,67 кг), контакторы, предохранители, вводной автомат 100А. Размер шкафа 900*500*400. Вес установки 55 кг.

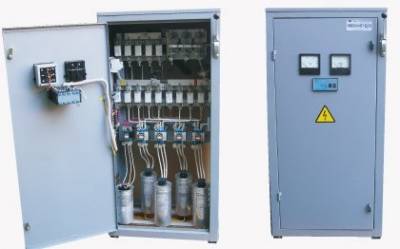

   Автоматическая конденсаторная установка УКМ58-0,4-145,7-12,5У3, мощность 145,7 кВАр. Основные элементы: блок автоматики ИРФ-2Г (гарантия 5 лет), мощность минимальной ступени регулирования 12,5 кВАр (КПС-0,4-12,5-3У3- 1 шт., вес 3,9 кг), основная ступень 33,3 кВАр (КПС-0,4-33,3-3У3- 4 шт., вес 3,15 кг), контакторы, предохранители, рубильник РС-400 (г. Саратов (гарантия 10 лет)). Размер шкафа 500*700*1400. Вес установки 75 кг

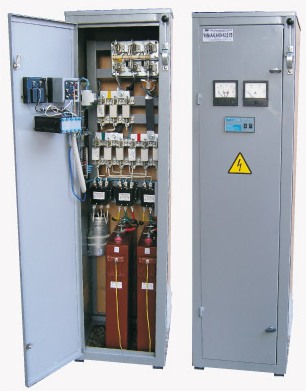

   Автоматическая конденсаторная установка УКМ58-0,4-60,5-12,5У3, мощность 60,5 кВАр. Основные элементы: блок автоматики ИРФ-2Г (гарантия 5 лет), мощность минимальной ступени регулирования 12,5 кВАр (КМПС-0,4-12,5-3У3- 1 шт., вес 3,9 кг), основная ступень 24 кВАр (КММ2-0,38-24-3У3- 2 шт., вес 52 кг (гарантия 10 лет)), контакторы (гарантия 2 года), предохранители,  рубильник РС-400 ( г.Саратов (гарантия 10 лет)). Размер шкафа 500*500*1800. Вес установки 170 кг.




         Цена конденсаторной установки зависит от мощности, исполнения, числа ступеней регулирования и комплектующих.

         Самое большое влияние на цену конденсаторной установки оказывает тип конденсаторов, из которых состоит конденсаторная установка. Важное значение при формировании стоимости конденсаторной установки оказывает число ступеней регулирования. Чем больше число ступеней регулирования конденсаторной установки, тем больше плавность компенсации реактивной мощности, но и выше стоимость конденсаторной установки.

         Так, например, цена конденсаторной установки мощностью 100 кВАр со ступенью регулирования 12,5 кВАр (всего 5 ступеней регулирования) будет выше, чем цена конденсаторной установки 100 кВАр со ступенью регулирования 33,3 кВАр (всего 3 ступени регулирования).
